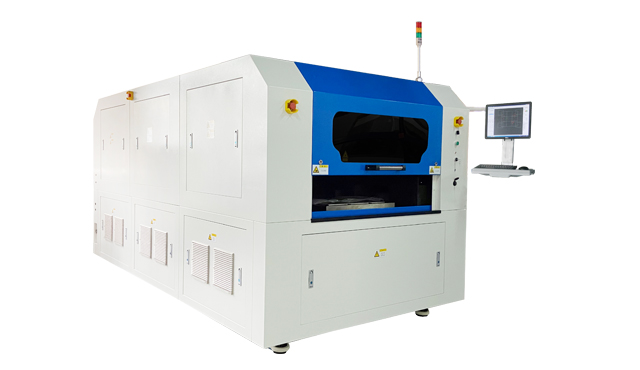

DirectLaser SF9 大幅面車載動力電池FPC切割設備
隨著汽車電動化、智能化發展,F(xiàn)PC 在彎折性、減重、自動化程度高等優勢進一步體現,F(xiàn)PC 在車載領域的用量不斷提升,應用涵蓋車燈、顯示模組、BMS/VCU/MCU三大動力控制系統、傳感器、高級輔助系統等相關場景。
設備采用模塊化結構設計,根據材料特性和加工質量要求,可配置多種波長(紫外、綠光等)及脈寬(納秒、皮秒等)激光器;超大幅面平臺結構設計,配合高效精確CCD靶標識別算法,動態補償系統,針對車載動力電池FPC切割應用進行優化,極大提升了加工精度。如數據圖過大,系統還可自動轉化分段加工數據,在保證精度的同時,大幅提升了加工效率。
產品特點
直接數據驅動
自動化程度高
激光替代模具
皮秒冷切去除
精確激光控制
產品參數
技術參數 | DirectLaser SF9 |
激光輸出功率 | 15W-60W,根據激光器不同 |
激光脈寬 | 納秒/皮秒 |
激光波長 | 355nm/532nm |
最大切割厚度 | 依材料所定,一般<2.5mm |
最大加工區域 | 2,200mm×550mm(其他尺寸可定制) |
在線工作 | 可選卷對卷/片上下料 |
設備平臺 | 花崗巖平臺,直線電機 |
設備尺寸(W x H x D) | 1,500mm*1,600mm*3,000mm |
設備重量 | 2,200kg |
工作環境 | DirectLaser SF9 |
功率 | 3.5kW |
電源 | 380VAC/50Hz |
環境溫度 | 22℃±2℃ |
配套及選項 | DirectLaser SF9 |
設備驅動軟件 | DreamCreaTor3 |
數據處理軟件 | CircuitCAM7 Standard |
自動上下料系統 | 選配 |
在線功率測量裝置 | 選配 |
激光高度傳感器 | 選配 |
攝像頭靶標對位系統 | CCD自動對位 |
清潔吸塵系統 | 210m?/hr,220V,1.5kW |
