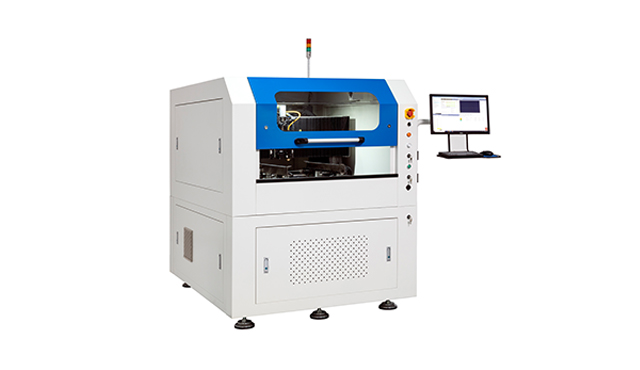

StencilMat M6 多功能激光精密切割設備
設備采用X、Y分離運動結構,激光頭在穩定的橋架上沿X方向左右運動,工件夾持臺沿Y軸前后運動,兩個系統獨立,各自的運動互不干擾。該結構從根本上提升了定位精度和定位速度。與StencilMat M3一樣,設備采用進口IPG光纖激光器,自研專用鋼網高速切割頭,專業精致的光學器件和光傳輸系統,使得切割孔壁質量能夠輕松滿足嚴苛要求。
作為專用高速切割能手,StencilMat M6切割效率可達15000孔/小時以上,通過選配小孔加速模塊,在加工30μm-100μm之間的孔,速度高達3萬-8萬/每小時。
產品參數
技術參數 | StencilMat M6 |
最大加工區域 | 600mm x 600mm |
X/Y軸定位精度 | ≤±2μm |
X/Y軸重復定位精度 | ≤±2μm |
X/Y軸分辨率 | 0.5μm |
激光波長 | 1,070nm |
X/Y軸移動系統 | 直線電機及光柵尺 |
激光平均功率 | 150W |
切割厚度 | 20μm ~ 5,000μm* |
設備平臺 | 花崗巖機臺,移動龍門式結構 |
設備尺寸(W x H x D) | 1,250mm x 1,915mm x 1,560mm |
設備重量 | 約1,500kg |
配套及選項 | StencilMat M6 |
數據處理軟件 | CircuitCAM7 Pro |
設備驅動軟件 | DreamCreaTor 3 |
自動上下料系統 | 選配 |
攝像頭靶標對位系統 | 標配 |
工業吸塵系統 | 標配 |
工作環境 | StencilMat M6 |
電源 | 3 x 380V+N+PE,50Hz,3.0kW |
環境溫度 | 22°C±2°C |
*與被加工材料有關
