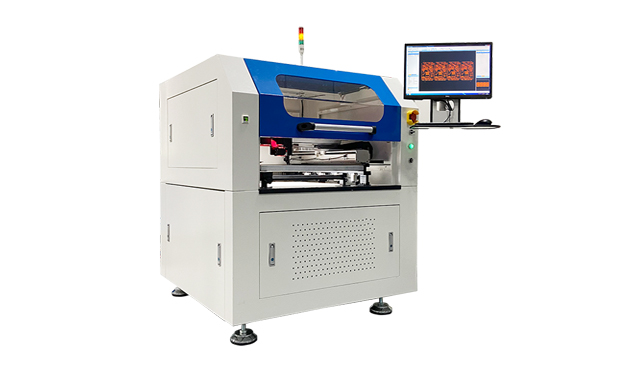

StencilCheck C 簡配版鋼網檢測設備
隨著科技的不斷進步,產品的精細化提升,貼裝零件越來越小,因此對SMT工藝的挑戰也越來越嚴峻,鋼網檢查機由此誕生。鋼網檢查機主要用于對鋼網的開孔尺寸、面積、偏移、異物、毛刺、堵孔、多孔、少孔、張力進行檢測。通過檢測可以有效的解決來料不良及清洗不良,完善清洗工藝,從源頭上解決多錫、少錫、連焊等印刷問題。
德中鋼網檢測設備StencilCheck C,更具性價比,是激光鋼網檢測設備的標準機型,擁有精度準、可逆性好、效率高等特點。StencilCheck C版本沒有配備鋼網張力檢測功能和刮刀檢查模塊,如有此需求或想提升更高精度、速度要求可考慮PRO版本設備,德中的鋼網檢測設備,既有鋼網切割機的精度,又有專業軟件功能和易用性,是單項和全能冠軍。
產品特點
高速度非接觸式光柵尺,檢測精準
應對多種規格鋼網檢測,適用廣泛
整板開孔不良精準檢查,設計完善
行業內領先的全自動智能鋼網檢測系統
豐富的選配項,滿足多種客戶需求
產品參數
技術參數 | StencilCheck C |
最大網框尺寸 | 736*736mm |
最小網框尺寸 | 300*300mm |
最大檢測區域 | 500*500mm |
測量時間 | 50s(130*100mm內 25122個孔) |
相機像素 | 1200萬 |
相機分辨率 | ±7.4μm |
開口部面積測量精度 | Gauge R&R <5.0% |
開口部尺寸測量精度 | ±10μm |
平臺位置精度 | ±25μm |
FOV | 24*16mm |
最大檢測尺寸 | 24*16mm |
最小檢測尺寸 | 80*80μm |
最小檢測開孔間距 | 80μm |
數據可追溯性 | 自動保存檢測數據 |
報表生成 | 自動生成檢測報告 |
設備尺寸(W x H x D) | 1,327mm x 1,351mm x 1,281mm(長*寬*高)不含三色燈 |
設備重量 | 1,000kg |
配套及選項 | StencilCheck C |
自動刮刀檢測 | 選配 |
顯微物鏡 | 選配 |
張力測量功能 | 選配 |
SPC功能 | 選配 |
MES功能 | 選配 |
工作環境 | StencilCheck C |
電源 | 220VAC/50Hz,1.5kW |
環境溫度 | 22℃±2℃ |
