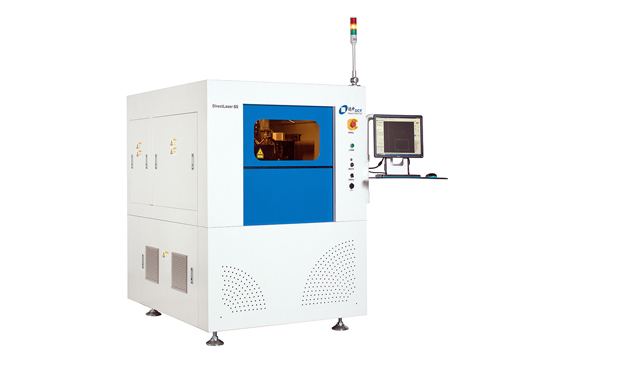

DirectLaser US5 多功能精密激光微加工設備
設備光源采取模塊化設計，可搭配多種波長、脈寬光源組合，配合高速的直線電機運動結構，適合大多數應用的制作，搭配的CircuitCAM數據處理軟件功能強大，可大幅優化加工路徑，操作系統內置多種加工模板，真正實現一鍵加工。
除了加工精度高，質量好、速度快、性能穩定等特點以外，設備還有容易使用、配套齊全、環境友好等特點。
產品特點
頂級光學配件，精確控制激光參數
充分發揮激光優勢，高質量加工多種應用
CAD數據驅動激光，隨時隨地生產
配備自動上下料系統，組成自動生產線
突破傳統加工極限，解決精密加工難題
產品參數
| 技術參數 | DirectLaser US5 |
激光波長 | 355nm |
重復定位精度 | ≤±2μm |
振鏡分辨率 | 1μm |
X/Y軸移動分辨率 | ≤0.5μm |
加工面積 | 515mm x 520mm |
接收數據格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++, DXF |
設備平臺 | 花崗巖機臺，橋式結構 |
設備尺寸(W x H x D) | 1,560mm x 1,250mm x 1,915mm |
設備重量 | 約1,500kg |
工作環境 | DirectLaser US5 |
功率 | 3kW |
電源 | 380VAC/50Hz |
環境溫度 | 22℃±2℃ |
配套及選項 | DirectLaser US5 |
設備驅動軟件 | DreamCreaTor 3 |
數據處理軟件 | CircuitCAM7 Laser |
自動上下料系統 | 選配 |
在線功率測量裝置 | 選配 |
激光高度傳感器 | 選配 |
攝像頭靶標對位系統 | CCD自動對位 |
清潔吸塵系統 | 210m?/hr,220V,1.5kW |
工件固定 | 真空吸附臺，可定制夾具 |
FFU正壓清潔裝置 | 選配 |
