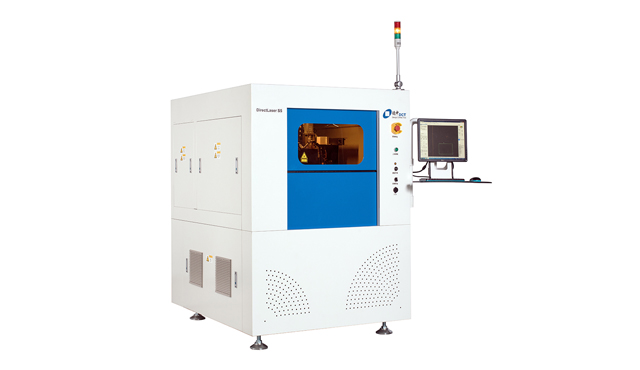

DirectLaser SF5 激光精密切割設備
DirectLaser SF5是S系列的經典機型，該設備采用經典的橋架式結構，既采用X/Y軸分離運動結構，加工頭在穩定的橋架上沿X方向左右運動，工件夾持臺沿Y軸前后運動，兩個系統獨立，各自的運動互不干擾。
產品特點
直接數據驅動
直接數據驅動，立即生產，產品快速導入
自動化程度高
留有擴展接口，隨時入線，自動化程度高
突破機械極限
激光替代模具，避免失真，突破機械極限
皮秒冷切去除
皮秒冷切去除，無熱作用，拓寬材料種類
精確激光控制
精確激光控制，定深定量，微米量級極致結構
產品參數
技術參數 | DirectLaser SF5 |
激光輸出功率 | 17W/30W/36W可選 |
激光波長 | 355nm |
最大加工區域 | 515mm x 520mm |
Z軸行程 | 80mm |
設備平臺 | 花崗巖平臺,直線電機 |
平臺高度 | 900±30mm |
X/Y/Z軸分辨率 | 1μm |
重復定位精度 | ≤±2μm |
設備尺寸（W x H x D) | 1,249mm x 1,760mm x 1,562mm |
設備重量 | 1,500kg |
工作環境 | DirectLaser SF5 |
功率 | 3.5kW |
電源 | 380VAC/50Hz |
環境溫度 | 22℃±2℃ |
配套及選項 | DirectLaser SF5 |
設備驅動軟件 | DreamCreaTor3 |
數據處理軟件 | CircuitCAM7 Standard |
數字掃描振鏡 | 選配 |
攝像頭靶標對位系統 | 選配 |
工業吸塵系統 | 選配 |
自動上下料系統 | 選配 |
