激光精密加工設備

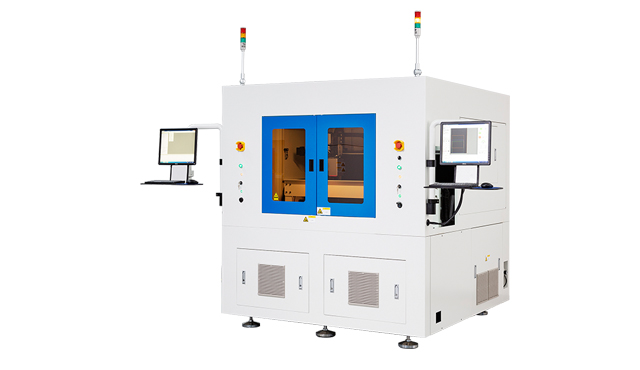

DirectLaser DC3 LTCC/HTCC激光精密鉆孔設備

與機械打孔相比,激光鉆孔擁有很多優勢,可以實現更高的分辨率和更小的加工孔徑,擁有加工精度更高、打孔速度快、經濟效應更好、應用領域廣的優點,在工業生產上有著非常廣泛的應用。將高效能激光器與高精度的數控設備配合,通過微處理機進行程序控制,可以實現高效率的批量鉆孔。同時由于激光鉆孔是短脈沖無接觸加工,不需要接觸工件,不存在刀具磨損,為企業節省了耗材更換的成本,有著顯著的成本優勢。


DirectLaser DC3是針對LTCC激光精密鉆微孔量身定制的設備機型,由于LTCC料片材質較軟,極易發生變形,設備開發過程中突破了高效精確CCD靶標識別算法,可以進行全局自動/手動、局部自動/手動漲縮計算及補償,極大提升了反沖孔的精度和效率。并且德中通過多年生產工藝摸索,根據產線實際需求開發出激光鉆孔模式,滿足不同使用場景,可獨立或復合配置不同刀具組,形成專用鉆孔工藝組合。領先小孔(<50um)生產方案,面向未來鉆孔需求。


德中還開發出了各類上下料配置,涵蓋托盤、料框等多種形式。同時針對生瓷清潔依靠人工這一痛點,開發出多種料片清潔方法,可實現大多數厚度下料片的單面/雙面清潔,還可以搭配AOI等模塊,我們樂于與客戶共同開發定制化LTCC鉆孔智能化、自動化產線,可以接入客戶MES系統,為客戶提供智能激光鉆孔解決方案。


產品特點

紫外冷切無熱效應

紫外激光冷切去除,孔徑穩定、孔壁圓滑

生瓷打孔應用首選

針對LTCC/HTCC鉆孔開發,形成專用鉆孔工藝

輕松構建智能產線

可搭配自動上下料系統,自動清潔模塊

專用鉆孔工藝,多種孔加工方式

專用工藝組合,4種鉆孔模式,滿足不同場景

雙平臺精確加工,提高效率

提升上下料時間,激光器保持加工狀態,大幅節省成本

產品參數


技術參數

DirectLaser DC3

激光輸出功率

20W (±2W)

激光波長

355nm

八寸生瓷加工范圍

250mm x 250mm

最大加工區域

350mm x 500mm (雙平臺Double platform)

設備平臺

花崗巖平臺,直線電機

X/Y/Z軸移動分辨率

1μm

重復定位精度

≤±2μm

最大移動速度

1,200mm/s

數據處理軟件

CircuitCAM7 Standard

設備驅動軟件

DreamCreaTor3

自動上下料系統

選配

攝像頭靶標對位系統

標配

工業吸塵系統

選配

設備尺寸(W x H x D)

1,600mm x 1,600mm x 2,300mm

安裝空間要求(W x H x D)

2,000mm x 2,000mm x 2,600mm

設備重量

2,000kg

電源

380VAC/50Hz,3.5kW

環境溫度

22℃±2℃
