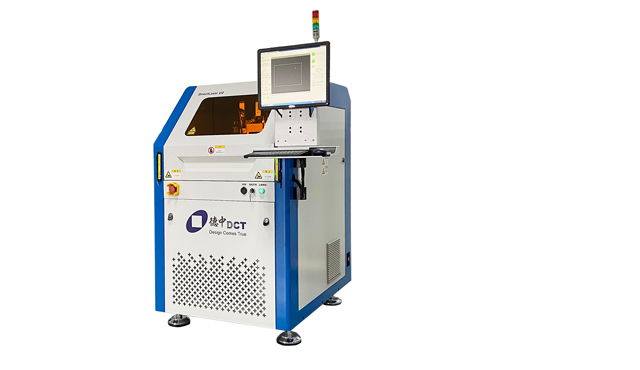

FreeDo 激光機械測量多功能微加工系統
FreeDo U2實驗室激光機械測量融合多功能微加工系統，是一種軟件控制激光光斑和刀具的智能微加工中心，它采用機械刀具鉆孔、透銑、用激光分條剝離法去除銅箔制導電圖案，在實驗室內直接對材料進行基于各種數據驅動的精細加工；集成了顯微放大攝像頭，加工過程中和加工完成后，材料在設備臺面上即可完成各種尺寸參數的在機測量。
FreeDo U2同時配備機械和激光兩個加工頭，機械部分配置全球頂級的電主軸，轉速高達80,000轉/分鐘，可制作最小孔徑0.2mm的通孔、盲孔。集電路板制作需要的鉆孔、去銅、透銑三種功能于一身。同時，設備配置紫外納秒激光器，波長355nm，脈沖穩定光束質量高，采用冷加工方式，加工范圍更廣，適用于高端科研等用戶使用。
設備同時結合機械和激光加工的各項優勢，只需一臺設備，即可完成鉆孔、機械銑制電路、激光蝕刻圖形、外形切割、激光去阻焊等多重應用。FreeDo U2還適合加工陶瓷，可以高速進行陶瓷劃片、切割打孔等功能。設備在材料微加工領域充分發揮著激光優勢，突破現有裝備極限，解決薄、脆、硬、韌、敏感等材料的微細加工難題。
產品特點
激光機械測量一體
非接觸高精度加工
實驗室量身定制打造
多種功能隨需加工
融合快速測量功能
產品參數
技術參數 | FreeDo U2 |
激光器種類/功率/波長 | 納秒紫外激光器/15W/355nm |
激光光斑直徑 | 15μm-30μm |
掃描振鏡分辨率 | 1μm |
掃描振鏡位置校準精度 | 5μm |
移動系統綜合精度 | 5μm |
移動控制系統分辨率 | 1μm |
振鏡分辨率 | 1μm |
最小線寬/間距 | 15μm/30μm（隨材料厚度變化） |
最小鉆孔直徑 | 激光30μm/機械200μm（隨材料厚度變化） |
激光剝銅速度 | 12cm2/min |
光路結構 | 全封閉光路 |
光源照射方式 | 漫反射光源 |
設備平臺 | 花崗巖底座 |
有效加工幅面（長*寬*厚） | 310*230*10mm |
X/Y/Z軸驅動 | X/Y直線電機 Z伺服電機 |
主軸轉速 | 80000-100000rpm |
換刀方式 | 12把刀具庫自動換刀 |
空載最大移動速度 | 500mm/s |
鉆孔速度 | 60-120個/分 |
輪廓透銑速度 | 100mm/min |
外形尺寸（W*D*H） | 900mmx1200mmx1550mm |
設備重量 | 750kg |
工作環境 | FreeDo U2 |
功率 | 2.2kW |
電源 | 220VAC/50Hz |
環境溫度 | 22℃±2℃ |
配套及選項 | FreeDo U2 |
設備驅動軟件 | DreamCreaTor 4 |
數據處理軟件 | CircuitCAM 7 |
EDA軟件 | 正版電路設計軟件Edwin |
顯微放大攝像頭 | 標配 |
自主專利激光剝銅算法 | 標配 |
基本二次元檢測功能 | 標配 |
靶標識別攝像頭及鏡頭 | 標配 |
鋁制真空吸附工作臺 | 標配 |
激光防護玻璃 | 標配 |
金屬隔音機罩 | 標配 |
自動開蓋保護 | 標配 |
測量?jī)x器工具包 | 標配 |
清潔吸塵系統 | 210m?/hr，220V，1.5kW |
工件固定 | 真空吸附臺，可定制夾具 |
FFU正壓清潔裝置 | 選配 |
