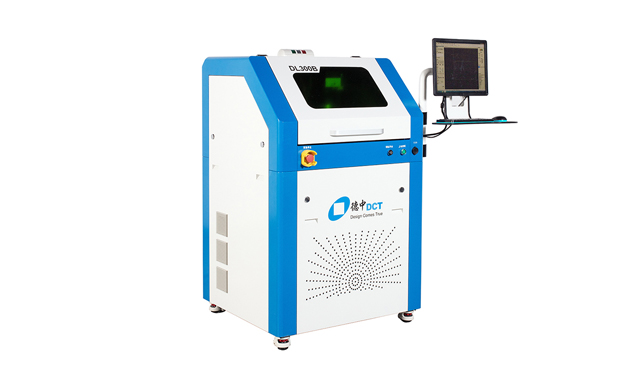

RapiDo系列 直接激光電路板打樣設備
像打印一樣制做電路板導電圖形，適合多品種、小批量，特別適合射頻、微波等超高尺寸精密度電路板制作。加工質量好、速度快，小巧易用、穩定可靠，添置、運行成本低，樹立激光電路板設備性價比新標準。
設備采用進口高精度伺服電機，搭配C5級滾珠絲桿。結構簡單，安全穩定。進口數字掃描振鏡，結合真空吸附平臺，加工高效，控深精準。設備搭載智能CCD定位系統，自動定位，一鍵校準，方便快捷。封閉式除塵風罩及專用吸塵系統，廢料自動回收，清理方便，加工清潔無污染。配備的真空吸附平臺，可承載300mm×300mm幅面材料。
產品特點
直接激光剝銅
精密傳動系統
頂級光學器件
采用數據驅動
提升裝備水平
產品參數
技術參數 | RapiDo R2 | RapiDo U2 | RapiDo G2 |
激光波長 | 1,064nm | 1,064nm | 532nm |
重復定位精度 | ≤±2μm | ≤±2μm | ≤±2μm |
系統定位精度 | ≤±5μm | ≤±5μm | ≤±5μm |
平均輸出功率 | 30W | 20W | 20W |
X/Y軸移動分辨率 | ≤0.5μm | ≤0.5μm | ≤0.5μm |
振鏡移動分辨率 | 20μrad | 20μrad | 20μrad |
最大加工區域 | 300mm x 300mm | 310mm x 230mm x 25mm | 305mm x 230mm |
設備平臺 | 花崗巖機臺，橋式結構 | 花崗巖機臺，橋式結構 | 花崗巖機臺，橋式結構 |
設備尺寸(W x H x D) | 900mm x 1,450mm x 850mm | 900mm x 1,630mm x 1260mm | 900mm x 1,630mm x 1260mm |
設備重量 | 270kg | 700kg | 700kg |
接收數據格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++, DXF | ||
配套及選項 | RapiDo R2 | RapiDo U2 | RapiDo G2 |
數據處理軟件 | CircuitCAM 7 | CircuitCAM 7 | CircuitCAM 7 |
設備驅動軟件 | DreamCreaTor 3 | DreamCreaTor 3 | DreamCreaTor 3 |
自動靶標對位系統 | 標配 | 標配 | 標配 |
工業吸塵系統 | 標配 | 標配 | 標配 |
真空吸附平臺 | 標配 | 標配 | 標配 |
工作環境 | RapiDo R2 | RapiDo U2 | RapiDo G2 |
電源 | 220VAC/50Hz,1.7kW | 220VAC/50Hz,2.2kW | 220VAC/50Hz,3kW |
環境溫度 | 26℃±4℃ | 26℃±4℃ | 26℃±4℃ |
