電路板制作成套設備

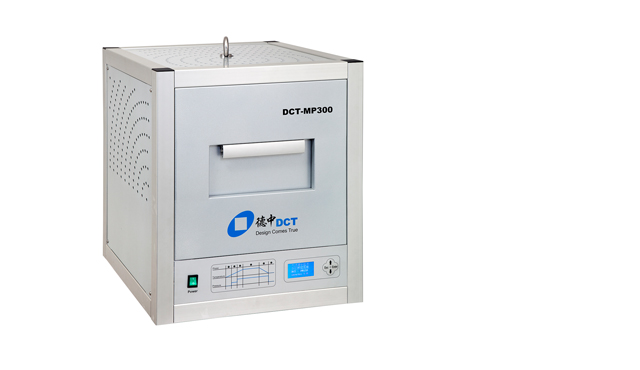

MP系列 多層板壓合機
用于熱固、熱塑性材料熱壓合，特別適合熱壓成型板材。針對高精密度，以及特殊品種多層PCB的單件、極小批量制作設計，尤其適合壓合溫度較高的高頻基材、LCP等材料，也適合其它熱塑、熱固性物料熱壓加工，如阻焊膜、石墨等。緊湊型設計，匹配可靠電控、自動液壓、自動吹風散熱系統，標配過程監控軟件，保證了性能完美、出色。
產品特點
適應面廣
溫度高，壓力大，工作窗口寬，適應面廣
可精密調節
控溫準，施壓穩，可精密調節，靈敏度高
高效易用
升溫快，隔熱好，占地面積小，高效易用
時間精準匹配
溫度、壓力、時間精準匹配，多層電路板制作必備
性能質量兼顧
性能、質量、價格好出意外，高要求熱壓加工首選
產品參數
技術參數 | MP300 | MP300D |
最大布線尺寸 | 285mm x 205mm | 305mm x 230mm |
最大層壓面積 | 305mm x 230 mm | 355mm x 280 mm |
最大層壓壓強 | 300N/cm2 | 300N/cm2 |
最高溫度 | 250℃ | 250℃ |
可同時壓合板數 | 2塊 | 6塊 |
電路板層數 | 8層（與材料和設計有關） | 8層（與材料和設計有關） |
層壓時間 | 約90分鐘* | 約90分鐘* |
自動液壓裝置 | 標準 | 標準 |
基板材料 | FR4、PTFE、LCP、石墨等 | FR4、PTFE、LCP、石墨等 |
技術參數 | MP300 | MP300D |
電源 | 220V/50Hz | 220V/50Hz |
功率 | 2.1kW | 3kW |
設備尺寸（W x H x D） | 550mm x 550mm x 700mm | 600mm x 600mm x 1,330mm |
設備重量 | 180kg** | 450kg** |
*取決于半固化片性能
**液壓裝置重量另計
