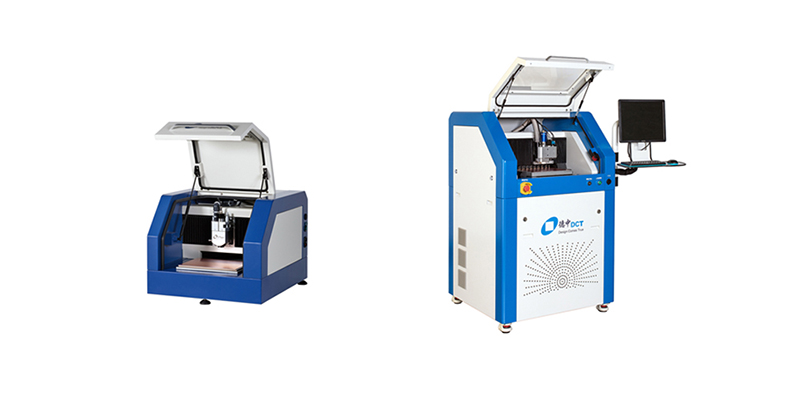

EasyDo系列 直接機械電路板打樣設備
德中的電路板刻制機,一種微型數控鉆銑中心,能完成鉆孔、銑外型等加工任務,并且還能用直接機械加工方法,選擇性去除覆銅板上的銅箔制出導線和焊盤,將電腦軟件完成的設計結果,直接做成電路板,改變PCB打樣和小批量生產方式,為電子產品設計師提供與EDA和各種CAD軟件相匹配的數字化研發環境。
德中的電路板刻制機,具有現代計算機數字控制(computer numerical control/CNC)機床的一切特征,靠計算機運行加工指令,自動完成系列加工任務。設備綜合電路板加工工藝、運動與定位技術,由機械、電控和軟件三大系統組成,是具有高精度、高效率、高自動化和高柔性化,加工質量穩定可靠等優點的專用工作母機。
產品特點
高精度
精密傳動系統
業界頂級主軸
自動化程度高
解決加工難題
產品參數
技術參數 | EasyDo M1 | EasyDo M2 |
最小孔徑 | 0.3mm | 0.15mm |
最小線寬 | 0.1mm | 0.075mm |
最小線間距 | 0.1mm | 0.1mm |
最大加工幅面 | 305x230mm | 305x230mm |
重復定位精度 | ≤±10μm | ≤±2μm |
系統定位精度 | ≤±30μm | ≤±10μm |
分辨率 | 3μm | 0.5μm |
主軸轉速 | 40,000rpm | 80,000rpm |
刀具庫 | - | 20把刀位 |
換刀方式 | 半自動換刀 | 自動換刀 |
刀深調節方式 | 手動調整刀深 | 自動調整刀深 |
限位方式 | 接觸式限位 | 接觸式限位 |
鉆孔能力 | 60次/min | 150次/min |
空載移動速度 | 60mm/s | 250mm/s |
電源 | 220VAC/50Hz | 220VAC/50Hz |
功率 | 300W | 1.6kW |
外形尺寸 | 600×710×575mm | 900×850×1450mm |
設備重量 | 60kg | 200kg |
接收數據格式 | Gerber、Gerber X、Excellon、Sieb&Meier、AutoCAD? DXF、HP-GL?、Barco、DPF、ODB++ |
配套及選項 | EasyDo M1 | EasyDo M2 |
工業靜音吸塵器 | 選配 | 標配 |
真空吸附臺 | - | 標配 |
控制計算機 | 選配 | 標配 |
攝像頭靶標對位 | - | 標配 |
靜音無油空壓機 | - | 選配 |
DreamCreaTor | 標配 | 標配 |
CircuitCAM7 | Basic | Standard |
