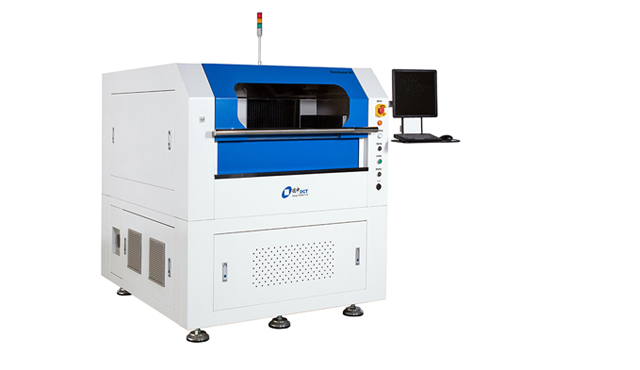

StencilMat M4高速SMT模板激光精密切割設備
德中StenciMat M4設備，增加了碳纖維橫梁的結構設計，比原來的鋼結構設計更輕，加工過程運動更快。
設備通過光學設計，使激光光束質量、形狀，得到了優化；采用更合理的切割嘴結構，并采取了激光與工件相對運動的動態匹配、輔助氣體動態調節等等一系列措施，獲得了滿意的切割效果。StenciMat M4開出的漏孔，既有光滑平順的側壁，又有上窄下寬有錐度的孔型，利于焊膏釋放；即使在放大鏡下，也能觀察到微觀結構干凈整齊，切割線清楚分明的品相；大多數場合下，只需要簡單的機械打磨、化學拋光，就能直接使用。
產品特點
碳纖維橫梁結構
頂級光學器件
操作簡單便捷
世界一流軟件
無憂售后服務
產品參數
技術參數 | StencilMat M4 |
最大加工區域 | 800mm × 600mm |
最大網框尺寸 | 740mm×950mm×40mm |
最大夾持鋼片尺寸 | 650mm×850mm |
X/Y軸定位精度 | ≤±2μm |
X/Y軸重復定位精度 | ≤±2μm |
X/Y軸分辨率 | ≤0.1μm |
激光波長 | 1,070nm |
X/Y軸移動系統 | 直線電機及光柵尺 |
激光平均功率 | 200W |
切割厚度 | 20μm~300μm |
運動結構 | 碳纖維橫梁設計 |
設備平臺 | 花崗巖機臺，固定龍門式結構 |
設備尺寸（W x H x D） | 1,480mm×1,585mm×1,713mm |
設備重量 | 2,000kg |
配套及選項 | StencilMat M4 |
數據處理軟件 | CircuitCAM7 Pro |
設備驅動軟件 | DreamCreaTor3 |
自動上下料系統 | 選配 |
攝像頭靶標對位系統 | 標配 |
工業吸塵系統 | 標配 |
工作環境 | StencilMat M4 |
電源 | 3 x 380V+N+PE,50Hz,3.0kW |
環境溫度 | 22°C±2°C |
