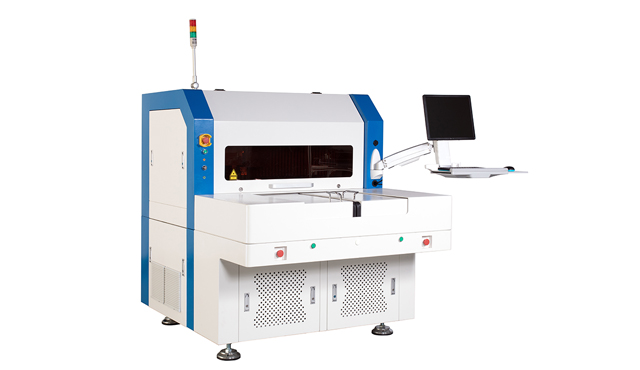

DirectLaser SF6 激光精密切割設備
DirectLaser SF6是S系列經典機型,均采用經典橋架式結構,即采用X、Y軸分離運動結構,加工頭在穩定的橋架上沿X方向左右運動,工件夾持臺沿Y軸前后運動,兩個系統獨立,各自的運動互不干擾。
德中的DirectLaser S系列設備,精度高、速度快,使產能提高的同時,也進一步降低生產成本。德中的DirectLaser直接激光家族中的DirectLaser Separation激光多功能微加工設備,用其高柔性、大產能特色,正在創造著新的商業機會。
在裸板加工領域,DirectLaser Separation技術不僅能完成多種多樣的切割任務,比如,覆蓋膜開窗、外型切割、定深加工,還可以勝任簡單鉆孔加工。品種變換頻率越高、電路板形狀越復雜、孔越密越小,激光加工的優勢就越突出,商業機會就越多。
產品特點
直接數據驅動
自動化程度高
突破機械極限
皮秒冷切去除
精確激光控制
產品參數
技術參數 | DirectLaser SF6 |
激光功率 | 17W/30W/36W可選 |
加工面積 | 533mm x 610mm |
激光波長 | 355nm |
最小線間距 | 25μm* |
最小線寬 | 20μm* |
加工速度 | 25cm2/min* |
重復定位精度 | ±2μm |
振鏡分辨率 | ≤1μm |
運動平臺分辨率 | 0.5μm |
設備重量 | 約1,700kg |
設備尺寸(W x H x D) | 1,400mm x 1,605mm x 1,760mm |
接受數據格式 | Gerber,HPGL, Sieb & Meier, Excellon, ODB++ |
工作環境 | DirectLaser SF6 |
功率 | 3.5kW |
電源 | 380VAC/50Hz |
環境溫度 | 26°C±4°C |
配套及選項 | DirectLaser SF6 |
設備驅動軟件 | DreamCreaTor3 |
數據處理軟件 | CircuitCAM7 LaserPlus |
自動上下料系統 | 選配 |
在線功率測量裝置 | 選配 |
激光高度傳感器 | 選配 |
攝像頭靶標對位系統 | CCD自動對位 |
清潔吸塵系統 | 210m?/hr,220V,1.5kW |
工件固定 | 真空吸附臺,可定制夾具 |
FFU正壓清潔裝置 | 選配 |
