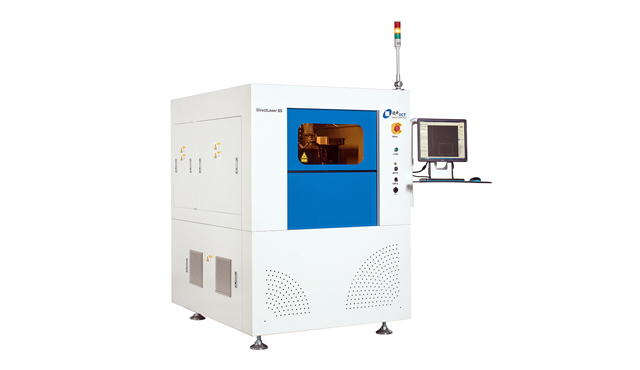

DirectLaser PC5 直接激光電路結構成型設備
德中DirectLaser PC5是通用型直接激光電路結構成型設備,屬于系列的經典機型,采用經典式橋架式結構,即采用X/Y軸分離運動結構,加工頭在穩定的橋架上沿X方向左右運動,工件夾持臺沿Y軸前后運動,兩個系統互相獨立,各自的運動互不干擾。
設備基于分條與剝離算法,構建直接激光結構成型技術。用激光直接去除材料,從而獲得需要的功能結構,加工時,設備按照設計要求的圖案結構,將聚焦激光投照到材料表面上,使選定的材料升華氣化、或產生其他形態變化,從而被去除,直接形成抗蝕掩膜圖案,或最終的導電結構。
德中DirectLaser PC5能加工多種覆銅箔基板材料,包括FR4、PI、PTFE、LCP以及其他射頻、微波專用材料,不僅適合教學、科研、軍工單位自制樣品電路板和小批量生產,也適合電路板制作廠,或電路板服務機構作為腐蝕設備的升級,專門做高精度、特殊品種電路板生產之用。
產品特點
數據驅動
精密傳動系統
優選光學器件
直接激光剝銅
必備的CAM軟件
產品參數
技術參數 | DirectLaser PC5 |
加工面積 | 520mm x 500mm |
激光波長 | 1,064nm |
振鏡分辨率 | 1μm |
X/Y/Z軸移動分辨率 | 0.5μm |
加工速度 | 25cm2/min* |
重復定位精度 | ±2μm |
接受數據格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++, DXF |
設備尺寸(W x H x D) | 1,310mm x 1,112mm x 1,600mm |
設備重量 | 約1,500kg |
配套及選項 | DirectLaser PC5 |
數據處理軟件 | CircuitCAM 7 LaserPlus |
設備驅動軟件 | DreamCreaTor 3 |
清潔吸塵系統 | 210m?/hr,220VAC,1.5kW |
數據采集與對位 | CCD攝像頭自動靶標對位 |
激光高度傳感器 | 選配 |
自動上下料系統 | 選配 |
在線功率測量 | 選配 |
工件固定 | 真空吸附臺 |
工作環境 | DirectLaser PC5 |
電源 | 220VAC/50Hz |
功率 | 2.2kW |
環境溫度 | 22°C±2°C |
