激光精密加工設備

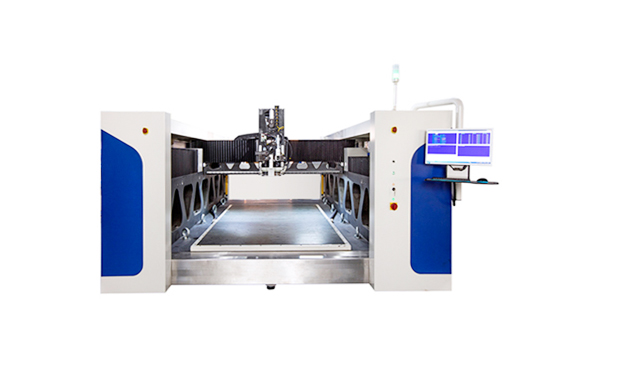

DirectLaser UL9 多功能精密激光微加工設備
DirectLaser UL9是一款超大幅面激光多功能微加工設備，采用龍門雙驅結構，加工幅面可達3,000x1,500mm，可同時配置兩種不同光源輪值加工，加工幅面與精度兼顧。
產品特點
超大幅面加工材料廣泛
超大幅面加工，龍門雙驅結構，加工幅面與精度兼顧
CAD數據驅動激光
CAD數據驅動激光，隨時隨地生產，即長于樣品，又精于制作
精確控制激光參數
精確控制激光參數，切割和定深切割剛性、柔性、剛柔結合材料
突破傳統加工局限
突破傳統加工局限，精密鉆微孔、盲孔，輕松實現高密度互連
充分發揮激光優勢
充分發揮激光優勢，加工特種材料，LTCC切割，高質量切割陶瓷
產品參數
技術參數 | DirectLaser UL9 |
最大加工區域 | 3,000mm x 1,500mm |
激光輸出功率 | 50W |
激光波長 | 1,030nm |
激光脈寬 | ＜10ps |
X/Y軸重復定位精度 | ≤±10μm |
振鏡分辨率 | 1μm |
設備平臺 | 使用花崗巖機臺 |
X/Y軸移動系統 | 直線電機及光柵尺 |
工作環境 | DirectLaser UL9 |
功率 | 3kW |
電源 | 380VAC/50Hz |
環境溫度 | 22℃±2℃ |
配套及選項 | DirectLaser UL9 |
設備驅動軟件 | DreamCreaTor 3 |
數據處理軟件 | CircuitCAM7 LaserPlus |
自動上下料系統 | 選配 |
在線功率測量裝置 | 選配 |
激光高度傳感器 | 選配 |
攝像頭靶標對位系統 | CCD自動對位 |
清潔吸塵系統 | 210m?/hr,220V,1.5kW |
工件固定 | 真空吸附臺，可定制夾具 |
FFU正壓清潔裝置 | 選配 |
