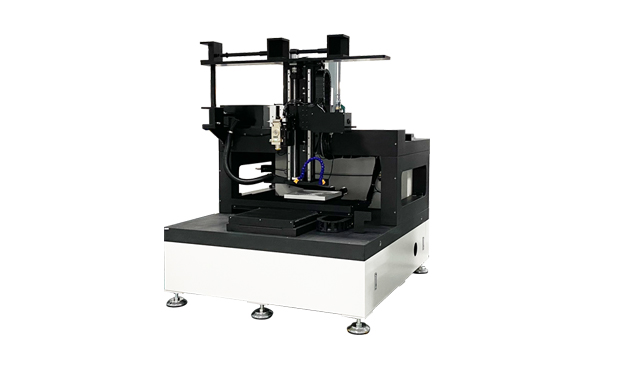

DirectLaser UF1 多功能精密激光微加工設備
DirectLaser UF1是一款多功能實驗平臺,可配置多種光學器件和光路組合,自由搭配各類激光器,方便客戶根據不同應用進行改造搭建。
DriectLaser UF1的X/Y/Z軸都有300mm的可加工范圍,尤其是Z軸300mm的實際加工行程,使大部分特殊形狀的材料微加工也能輕而易舉的實現,也為客戶留下足夠的載具裝夾空間。UF1可同時配置掃描振鏡和同軸吹氣切割頭,既能滿足激光光束通過振鏡加工,也能滿足激光直接通過切割頭聚焦,使用平臺的X、Y軸直接控制加工路徑。
產品特點
速度精度完美結合
光學器件自由組合
配套世界一流軟件
針對實驗室科研實驗
平臺范圍大,可加工多種材料
產品參數
技術參數 | DirectLaser UF1 |
X/Y軸移動分辨率 | 1μm |
X/Y軸驅動類型 | 直線電機 |
最大加工區域 | 300mm x 300mm |
Z軸加工行程 | 300mm |
重復定位精度 | ≤±2μm |
設備尺寸(W x H x D) | 1,240mm x 1,870mm x 1,240mm |
控制柜尺寸(W x H x D) | 600mm x 1,600mm x 800mm |
設備平臺 | 花崗巖機臺,橋式結構 |
設備重量 | 約1.5T |
配套及選項 | DirectLaser UF1 |
數據處理軟件 | CircuitCAM7 Laser |
設備驅動軟件 | DreamCreaTor 3 |
控制柜 | 標配 |
工業吸塵器 | 標配 |
工業控制計算機及顯示器 | 標配 |
真空吸附臺 | 標配 |
工作環境 | DirectLaser UF1 |
電源 | 380VAC/50Hz,2.5kW |
環境溫度 | 22℃±2℃ |
