激光精密加工設備

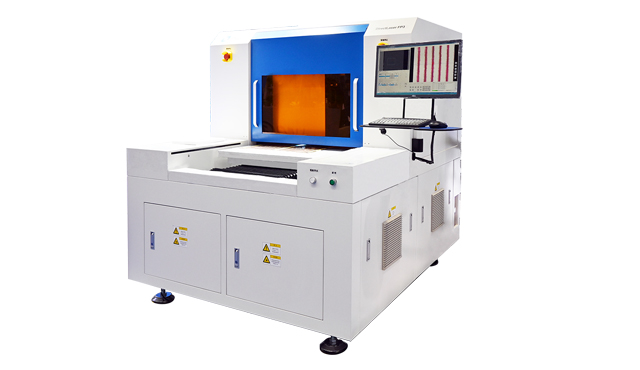

DirectLaser FP7 大幅面激光修復PCB設備

德中在DirectLaser FP3線路板激光修復設備上,集成了軟件、激光、數控、電子、材料等多門類技術,使之相互匹配,并得以優化。設備可以高效的檢測出殘銅的坐標以及面積,識別并劃分殘銅的待修正區域;激光照射至此區域,利用熱效應對殘銅缺陷進行燒蝕,從而實現激光修正PCB板缺陷。由于激光的精度和功率都經過精心的調試,這種方法在快速準確去除殘銅的同時,又不會傷害PCB基板。



我們的線路板激光修復技術及設備,以計算機控制的激光為加工工具,不用模具和中間材料等輔助工藝手段,以直接去除為特征制造產品。大幅度縮短流程、大幅度提高制程的經濟與環境性,符合當今世界對生產的精度與質量、速度與成本,以及環保與柔性的要求,是未來電路板修復技術發展的方向。


FP7設備的加工幅面為770x680mm,均可自動識別并修復,可加工范圍比FP6略大,能很好的處理精細線路修復,可選配大功率激光,修復速度~10s/點,基材損傷<15um。

產品參數


技術參數

DirectLaser FP7

激光輸出功率

50MW

激光波長

532nm

最小線寬/線距

<5μm

最大加工區域

770mm×680mm

定位精度

±0.02mm

重復定位精度

≤2μm

修復效率

60點/小時

設備平臺

花崗巖平臺,直線電機

相機光源

UV、紅綠藍四色環形+紅色落射

設備尺寸(W x H x D)

1,600mm × 1,980mm × 2,230mm

接受數據格式

Gerber, HPGL, Sieb & Meier, Excellon,   ODB++



配套及選項

DirectLaser FP7

數據處理軟件

CircuitCAM7 LaserPlus

設備驅動軟件

DreamCreaTor3

清潔吸塵系統

210m?/hr,220VAC,1.3kW

數據采集與對位

CCD 攝像頭自動靶標對位

工件固定

真空吸附臺



工作環境

DirectLaser FP7

電源

380VAC, 50Hz,2.5kW**

環境溫度

22°C±2°C
