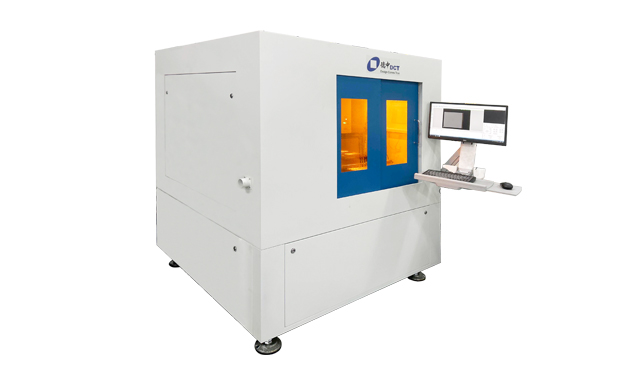

DirectLaser WJ2 標準版水導激光精密切割設備
德中水導激光精密切割設備采用綠光納秒激光器,加工頭設計噴水嘴,光斑直徑可達100um,設備采用龍門架結構配合直線電機,加工又快又好。幅面可選擇300x300mm和500x500mm兩款設備,根據幅面大小可加工不同尺寸的材料。由于水導激光加工材料表面更加的潔凈及熱效應低,使得DirectLaser W設備可以加工各種厚度范圍的硬性、脆性材料,不會有熔融及微裂紋等缺陷。
相比傳統的激光加工方式,德中的DirectLaser W系列水導激光精密切割設備共有以下優勢;
切面平順垂直:水射流是圓柱體結構能使傳導的激光平行輸出,所以激光切割面高度平行,不產生坡度
加工深度可控:加工深度取決于水流長度,長度可以超過10 cm,而且不需要配備昂貴的聚焦光學系統。
材料無損加工:水導激光有效降低了大能量脈沖激光加工對材料的熱損傷,并提高了加工材料潔凈度,提高了切割邊緣的均勻性。
潔凈無熱效應:因材料加工表面有水的存在,作業時進行大量水流沖刷,避免激光燒蝕材料后熔融物附著在加工表面,或功率過大燒黑碳化的現象。
加工速度更快:超精細水導激光束,無需進行人工精確對焦即可進行同步加工。
產品參數
技術參數 | DirectLaser W500 | DirectLaser W300 |
激光器 | 綠光納秒 | 綠光納秒 |
激光波長 | 532nm | 532nm |
重復定位精度 | <1.5μm | <1.5μm |
X/Y軸分辨率 | 50nm | 50nm |
加工幅面 | 500mm×500mm | 300mm×300mm |
激光輸出功率 | 100W | 100W |
水源要求 | 純凈水(PH值,6.5—7.5) | 純凈水(PH值,6.5—7.5) |
噴嘴直徑 | 100μm | 100μm |
水壓 | 20bar | 20bar |
設備尺寸(W x H x D) | 1,700mm×1,900mm×1,700mm | 1,600mm×1,900mm×1,600mm |
設備重量 | 2,000kg | 1,800kg |
配套及選項 | DirectLaser W500 | DirectLaser W300 |
數據處理軟件 | CircuitCAM7 Laser | CircuitCAM7 Laser |
設備驅動軟件 | DreamCreaTor3 | DreamCreaTor3 |
吸塵器 | HPremi220 | HPremi220 |
吸塵器外形尺 | 365×510×1205 mm | 365×510×1205 mm |
水導系統 | 進口定制 | 國產定制 |
配套及選項 | DirectLaser W500 | DirectLaser W300 |
電源 | 380VAC/ 50Hz, 3kW | 380VAC/ 50Hz, 2.5kW |
環境溫度 | 22℃±2℃ | 22℃±2℃ |
