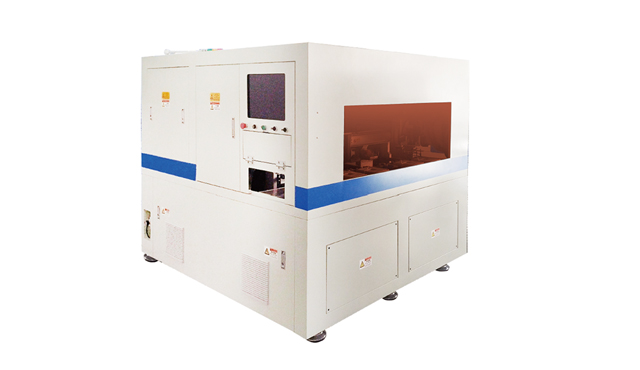

DirectLaser DC7 LTCC/HTCC激光精密鉆孔設備
DirectLaser DC7是雙頭四平臺的LTCC/HTCC激光精密鉆孔設備，設備規劃了兩個激光頭，四個加工平臺結構，可同時進行四平臺的往復加工，可以進行一定規模的小批量生產，配合CCD自動對位系統，自動上下料模塊，可以實現自動化加工。
經過多年與頭部客戶的配合，德中開發出了各類上下料配置，涵蓋托盤、料框等多種形式。同時針對生瓷清潔依靠人工這一痛點，開發出多種料片清潔方法，可實現大多數厚度下料片的單面/雙面清潔，還可以搭配AOI等模塊，我們樂于與客戶共同開發定制化LTCC鉆孔智能化、自動化產線，可以接入客戶MES系統，為客戶提供智能激光鉆孔解決方案。
產品特點
激光精密鉆孔設備，成熟穩定、運行可靠
專用鉆孔模塊，優化路徑，集成專家工藝竅門
自動化模塊、面向批量生產和工業化應用
軟件功能強大、直觀易用，獨創加工路徑
智能化生瓷打孔批量生產利器，值得擁有
產品參數
技術參數 | DirectLaser D7（雙頭四平臺） |
激光器（選配） | Talon355-15（SP）Talon 355-20（SP） FORMULA-355-20W（英諾） AVIA NX 355-40（相干） |
激光輸出功率 | 15W/20W/40W（±2W） |
激光波長 | 355nm |
五寸生瓷加工范圍 | 150mmx150mm |
最大加工區域 | 160mm×160mm （四平臺Four platform） |
設備平臺 | 花崗巖平臺,直線電機 |
X/Y/Z軸移動分辨率 | 1μm |
重復定位精度 | ≤±2μm |
最大移動速度 | 1200mm/s |
數據處理軟件 | CircuitCAM7 Standard |
設備驅動軟件 | DreamCreaTor3 |
自動上下料系統 | 選配 |
攝像頭靶標對位系統 | 標配 |
工業吸塵系統 | 選配 |
設備尺寸（W x H x D) | 1850mm×1950mm×2250mm |
安裝空間要求（W x H x D) | 2300mmx2700mm×2300mm |
設備重量 | 2500kg |
電源 | 380VAC/50Hz,3.5kW |
環境溫度 | 22℃±2℃ |
