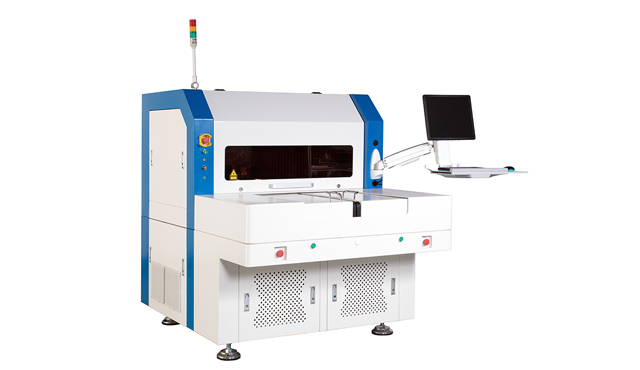

DirectLaser PC6 直接激光電路結構成型設備
德中DirectLaser C是實施S&S技術的電路激光機系列,視密度不同,在數分鐘內完成幅面80x100mm2電路板的導電圖案加工。如果選擇綠色、紫外波段或者皮秒、飛秒超短脈沖激光源,在加工電路圖形以外,設備還具有鉆孔、銑外型功能。這樣,除了孔金屬化和多層板層壓工序外,就基本實現了在一套設備上像打印一樣制作電路板。
S&S直接激光電路技術制導電圖形,導線幾何誤差在5μm以下,甚至能控制到3μm,并且保持原始銅面的光潔度不變,格外適合制作阻抗、損耗極其敏感的高速、射頻、微波電路,以及其它貴重、特殊需求高端電路板。不需要使用光學掩膜版或其它工具做圖形轉移,不用化學藥品,也沒有化學相關的前處理、后處理過程,S&S方法,直接激光電路技術的創新,精密、準確,簡單、靈活,環保、易得,是同時具有質量、效率和成本優勢的電路制作技術。
產品特點
數據驅動
直接激光剝銅
精密傳動系統
優選光學器件
必備的CAM軟件
產品參數
技術參數 | DirectLaser C6 |
加工面積 | 610mm x 533mm |
激光波長 | 1,064nm |
最小線間距 | 25μm* |
最小線寬 | 20μm* |
加工速度 | 25cm2/min* |
重復定位精度 | ±2μm |
振鏡分辨率 | ≤1μm |
運動平臺分辨率 | 0.5μm |
設備重量 | 1,600kg |
設備尺寸(W x H x D) | 1,760mm x 1,400mm x 2,120mm |
接受數據格式 | Gerber, HPGL, Sieb & Meier, Excellon, ODB++ |
配套及選項 | DirectLaser C6 |
數據處理軟件 | CircuitCAM 7 LaserPlus |
設備驅動軟件 | DreamCreaTor 3 |
清潔吸塵系統 | 210m?/hr,220VAC,1.3kW |
數據采集與對位 | CCD 攝像頭自動靶標對位 |
工件固定 | 真空吸附臺 |
工作環境 | DirectLaser C6 |
電源 | 380VAC/50Hz,3.5kW |
環境溫度 | 26°C±4°C |
