CircuitCAM 8 Stencil
適合于配合各種激光精密鋼網切割機銷售,更適合SMT工程師自行設計焊膏漏印模板,還適合用做鋼網數據處理服務的工具。
這是世界上唯一的SMT焊膏漏版數據處理軟件,在Laser版功能之上,進一步增加了圖形編輯和庫功能,含有GMC,即幾何圖形操作中心,用于系統性全局或局部修改開口形狀。此外,CircuitCAM8 Stencil相比于CircuitCAM6,在功能上,在處理速度和易用性方面,在用戶體驗方面,有了大幅度的本質性的提升。

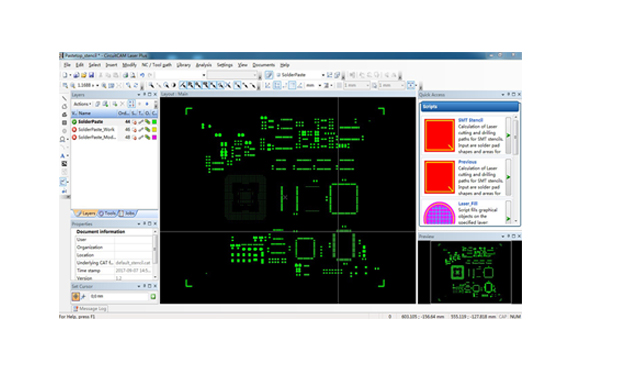

流暢的操作體驗,在某種程度上能營造愉悅的工作氣氛。CircuitCAM8 Stencil可自行添加圖標的快捷操作欄,允許操作者自制個性CircuitCAM桌面。軟件設有預覽窗口,可以容易地定位于多圖形數據的某個具體細節,縱覽全局的同時進行細節圖形操作,不必反復縮小 、移動、放大,再縮小、移動、放大地進行細節定位。
并且作為專業軟件,CircuitCAM8 Stencil在對SMT模版數據進行處理,以及開口設計方面的功能上都有獨到之處。
想了解更多內容,請點擊CircuitCAM8 官網 https://www.circuitcam.com/
產品特點
功能強大
簡單易用
價值核心
兼容并包
服務無憂
產品參數
技術參數 | CircuitCAM8 Stencil |
導入格式 | LMD,標準 Gerber (RS-274-D),擴展 Gerber (RS-274-X),DXF,Excellon,Sieb & Meyer,HP-GL |
支持光碼形式 | 圓形,正方形,長方形 ,圓角矩形和斜角矩形,八邊形,橢圓形,對位標記,IEC 61182 形狀(1000-1030), 特殊 (自定義) |
導出格式 | LMD,標準 Gerber (RS-274-D),擴展 Gerber (RS-274-X),DXF,Excellon,Sieb & Meyer,HP-GL |
查看功能 | 任意比例縮放窗口,放大/縮小,全屏顯示,刷新,分層顯示,鍵盤縮放,實線/框線/中心線顯示,預定義16色(最多1600萬種顏色) ,同物理層上導線、焊盤可以設置成不同顏色,不同直徑刀具構成絕緣溝道可用不同顏色顯示 |
選定功能 | 單一元件,整個圖層,所有層,任意光圈全部,任意線/多邊形/圓/矩形/焊盤/孔加選,減選等 |
編輯功能 | 設置原點,移動,復制,旋轉/鏡像,刪除圖元,折線拐點的增減/剪切,直線/焊盤等實體的縮放,線/線段的平行移動,將線/實體轉化為多邊形 (填充),曲線的合并/閉合,插入線(開放/閉合),圓,多邊形,矩形,焊盤,孔,文本 (TTF和TTC),圖元布爾運算,Package,footprint庫功能,GMC功能(幾何圖形操作中心,用于系統性全局或局部修改鋼網開口形狀)。 |
數據處理及加工路徑生成 | 分層設置參數,分層輸出,分層制作,鋼網開口設計,結合GMC庫功能,減少重復勞動,考慮光斑影響,調整激光加工路徑。 |
Script二次開發功能 | 針對加工任務、操作偏好,編輯、配置和開發個性化批處理、任意指定順序加工、入刀與脫刀方式設置等功能 |
應用方向 | 用于設計焊膏漏印模板,鋼網數據處理,為鋼網切割機生成加工路徑。 |
語言 | 英語、德語、法語、西班牙語、日語、韓語、中文 |
軟硬件配置 | Microsoft Windows 7/8/10/11 1.5GHz 以上處理器,最小1G內存(推薦2GB內存以上),屏幕最低分辨率1024x768 |
