EDWin 電子設計專業版

EDWin是一個CAD/CAE軟件包,它是一個無縫連接、一體化和以任務為導向的系統,集成了從原理圖設計、電路仿真、印制電路板圖設計、信號完整性分析、電磁場仿真、溫度仿真到輸出電路板生產、測試和裝配等原始文檔的所有設計模塊,是一個完整的PCB設計解決方案。它通過內嵌的確認工具來保證電路設計的正確性和完整性,在此環境中可以很容易地將您的設計從概念變成最終的電路板。

產品特點

原理圖編輯器

靈活智能化,人機交互方式自動布局,支持DXF格式導出和自動封裝

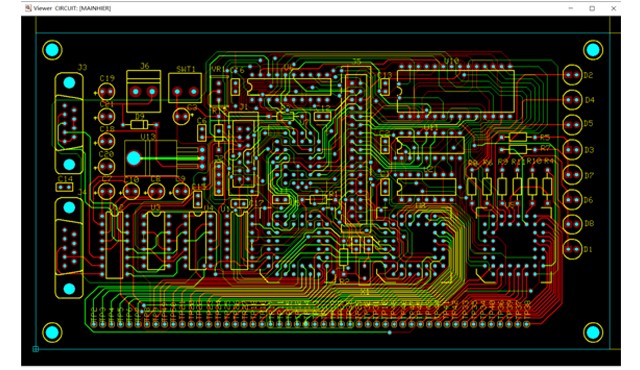

印制電路板編輯器

支持數十層電路板設計,自定義孔型豐富,設計規則智能檢查

加工制造管理器

用戶自定義光圈表,幾乎支持所有格式,隨意創建鉆孔模板,裝配文件隨意生成

庫編輯器

集成式元件庫設計,內置超過35000種元器件,可自定義更新、定制和添加元件

電路仿真分析

與系統集成為一體,支持模擬、數字和混合信號多種格式,內嵌微處理器仿真套件

產品參數

技術參數

EDWin

原理圖設計

支持層次式設計原理圖每層可繪制99頁最多可設計99層

內嵌元器件庫瀏覽器,支持元器件自動封裝

支持子電路模塊創建復用

支持VHDL文本編輯器設計數字電路

支持濾波器設計

原理圖設計變更自動注釋到PCB編輯器

PCB設計

PCB最大繪制層數32

支持圓弧、差分并行走線、蛇形線(修線長)補淚滴

支持多邊形鋪銅修銅

支持阻抗匹配計算/埋盲孔設計

支持人機交互自動布局布線(Arizona),包含與Specctra及MaxroutePCB布線器進行數據轉換的接口

支持3D視圖顯示

支持設計規則定義可進行DRC校驗及電氣連接性測試

PCB設計變更可自動后向注釋到原理圖編輯器

器件庫

基礎庫35000+,可通過庫編輯器更新,自定義和增強擴展零件庫

內嵌Field Editor器件庫管理器

支持3D對象模型創建和編輯

仿真

支持Mixmode及EDSpice(SPICE 3F5&XSPICE)仿真內含微處理器仿真套件(C8051/AVR/PIC)

板級支持信號完整性&電磁場分析及熱分析

導入導出文件格式

支持OrCAD的PCB網表導入導出、SPICE網表導入及CUPL網表導出

支持DXF導入導出

支持RS274D或RS274X格式Gerber及NC鉆孔文件輸出及預覽

加工制造文件輸出

支持物料BOM單輸出

支持GenCAM輸出

支持PCB加工組裝文件(通用或IPC-D-355)及裸板測試文件(通用或IPC-D-356A)輸出

支持ODB++以及Gerber ASCII(RS274D或RS274X)導入導出(ODB++導出需結合輔助工具)

語言

中文、英文

系統要求

Windows NT/2000/XP/Vista/7/8/10 Pentium IV 以上處理器、256MB 內存或更高、最少500MB硬盤空間、SVGA彩色監視器支持真彩色的顯卡、二/三鍵鼠標、圖形加速卡、支持真彩的顯卡。
